MBS專用氮氣閉路循環干燥機

一，應用范圍

本公司生產的MBS型閉路氮氣循環臥式沸騰流化床干燥機/冷卻機是一種可以連續或者運行的干燥/冷卻設備；特別適用處理易燃易爆的粉料和細顆粒狀物料；廣泛適用于化工、輕工、醫藥、食品、塑料、糧油、礦渣、制鹽、糖等行業的粉料和細顆粒狀物料的干燥、冷卻、增濕等作業。

運用行業：醫藥食品行業，糧食行業，化工行業，礦粉等行業。

二，工作原理

1，原理簡述：

充氮排氧過程:關閉相應的管路電動閥，開啟排空風機,抽氣一定時間后，當系統壓力表顯示一定值時，關閉相應的電動閥,關閉排空風機，開啟沖氮電動閥,向系統充氮；當在線氧氣檢測裝置測量系統氧氣殘留量值小于要求值時,程序控制器PLC發出指令, 關閉沖氮電動閥,系統充氮過程完成.進入下道工序.

干燥過程:打開循環鼓風機, 開啟散熱器將系統溫度加熱到: 需要溫度;打開無極變頻調速的進料關鳳機和出料關風機，打開排水泵，開始干燥流程;熱風與臥式沸騰流化床中物料進行熱交換,尾氣從臥式沸騰流化床出風口排出,經冷凝106，除霧器，冷卻除水后,進入循環鼓風機,進行干燥循環.經過一定時間的干燥，符合產品終水份要求的成品排出干燥機收集, 完成干燥過程.

溶劑冷凝回收過程:干燥循環風經循環風管,冷凝器冷凝，由除水器回收溶劑排出系統收集.除去循環風中的水份后,再次進入干燥主機,完成溶劑回收過程.

系統氮氣保護:氮氣保護,主要由線氧氣檢測儀器制動控制,當含氧量超標時,自動打開充氮氣氣動閥,向干燥系統充氮,當系統氧氣殘留量低于要求值時,自動關閉充氮氣氣動閥,保證系統安全運行.

  系統過壓保護:當系統壓力超過設定值時,壓力檢測裝置動作,開啟排空氣動閥,排空風機運行，自動排空,當系統壓力符合要求時, 壓力檢測裝置復位,自動關閉排空氣動閥, 排空風機，系統正常運行.

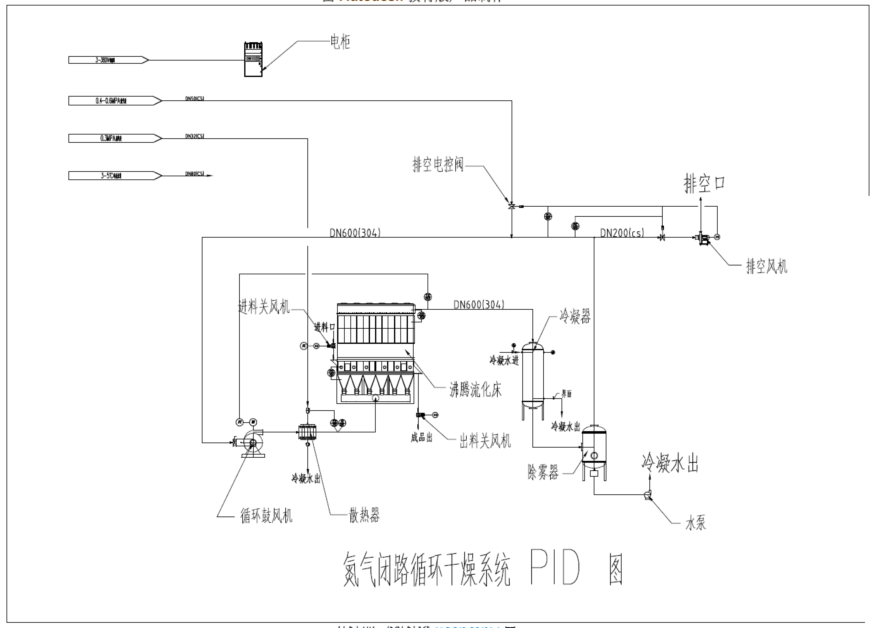

 2，設備流程PID圖：

三，設備特點

1，氮氣閉路循環干燥或冷卻，廣泛適用于像MBS類易燃易爆物料的干燥或冷卻；

2，流態化傳熱均勻，無過熱及死角現象，產品品質良好；

3，出口可調堰板設計，料層厚度可調，提高產量；

4，本機可選用蒸汽、燃氣、燃油、燃煤為加熱熱源，使用范圍廣泛，可供用戶選擇。

四，設備技術規格：
